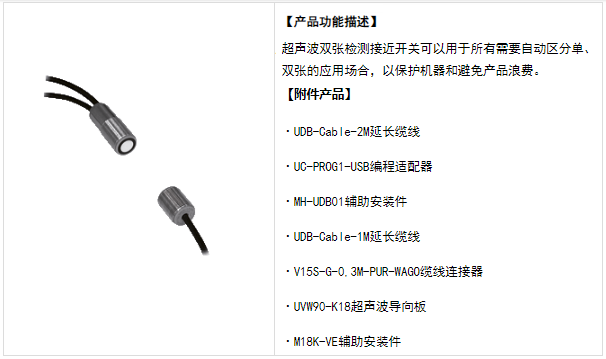

超聲波雙張傳感器UDC-18GM50-255-3E1（雙張材料傳感器/超聲波傳感器）
超聲波雙張傳感器UDC-18GM50-255-3E1超聲波雙張檢測接近開關可以用于所有需要自動區分單、雙張的應用場合，以保護機器和避免產品浪費。它基于對射式超聲波的工作原理，可以檢測:
-無,也就是空氣
-單張
-雙張

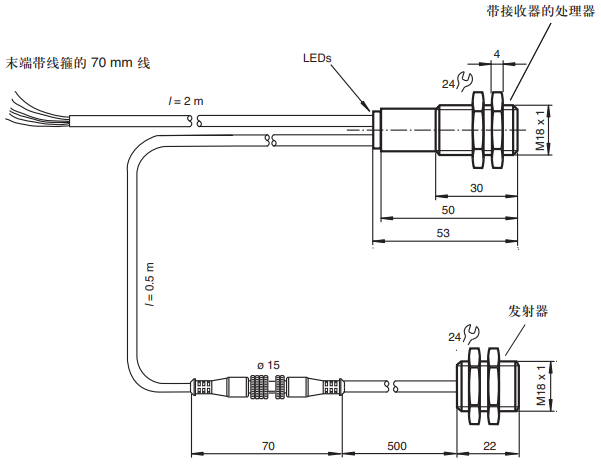

微處理器系統進行信號處理，根據信號處理的結果開關輸出。自動進行溫度和濕度補償，處理電路和接近開關頭集成在M18的金屬外殼中。
產品·特點
——超聲波雙張傳感器UDC-18GM50-255-3E1產品特性——
●用于可靠檢測無、單張或雙張重疊材料的超聲波系統，更適宜檢測紙 ●尺寸短小 ●無需設定 ●從所有角度都能看到接近開關功能指示 ●對印刷物、顏色和光亮的表面不敏感 ●檢測材料重量從10g/m2到2000g/m2 ●可檢測的材料范圍廣，可檢測紙、薄的金屬以及塑料和金屬薄膜 ●根據不同的檢測面需要垂直或傾斜安裝接近開關 |
|
產品·參數規格
——超聲波雙張傳感器UDC-18GM50-255-3E1產品規格——
通用規格——
感應范圍：20...60mm，最佳距離：45mm
換能器頻率：255kHz
指示燈/操作方法——
綠色LED：指示：檢測到單張材料
黃色LED：指示：未檢測到板材（空氣）
紅色LED：指示：檢測到兩張板材
輸入——
輸入類型：功能輸入；0電平：-UB...-UB+1V；1電平：+UB-1V...+UB
脈沖長度：≥100ms
阻抗：≥4kΩ
輸出——
輸出類型：3路開關輸出，NPN，常閉
額定工作電流：3x100mA，短路/過載保護
電壓降：≤3V
接通延時：大約15ms（可應要求提供更短的響應時間）
斷開延時：大約15ms（可應要求提供更短的響應時間）
脈沖擴展：最小120ms可編程
